CE‑2C型氧化锆氧量分析仪

一、产品简介

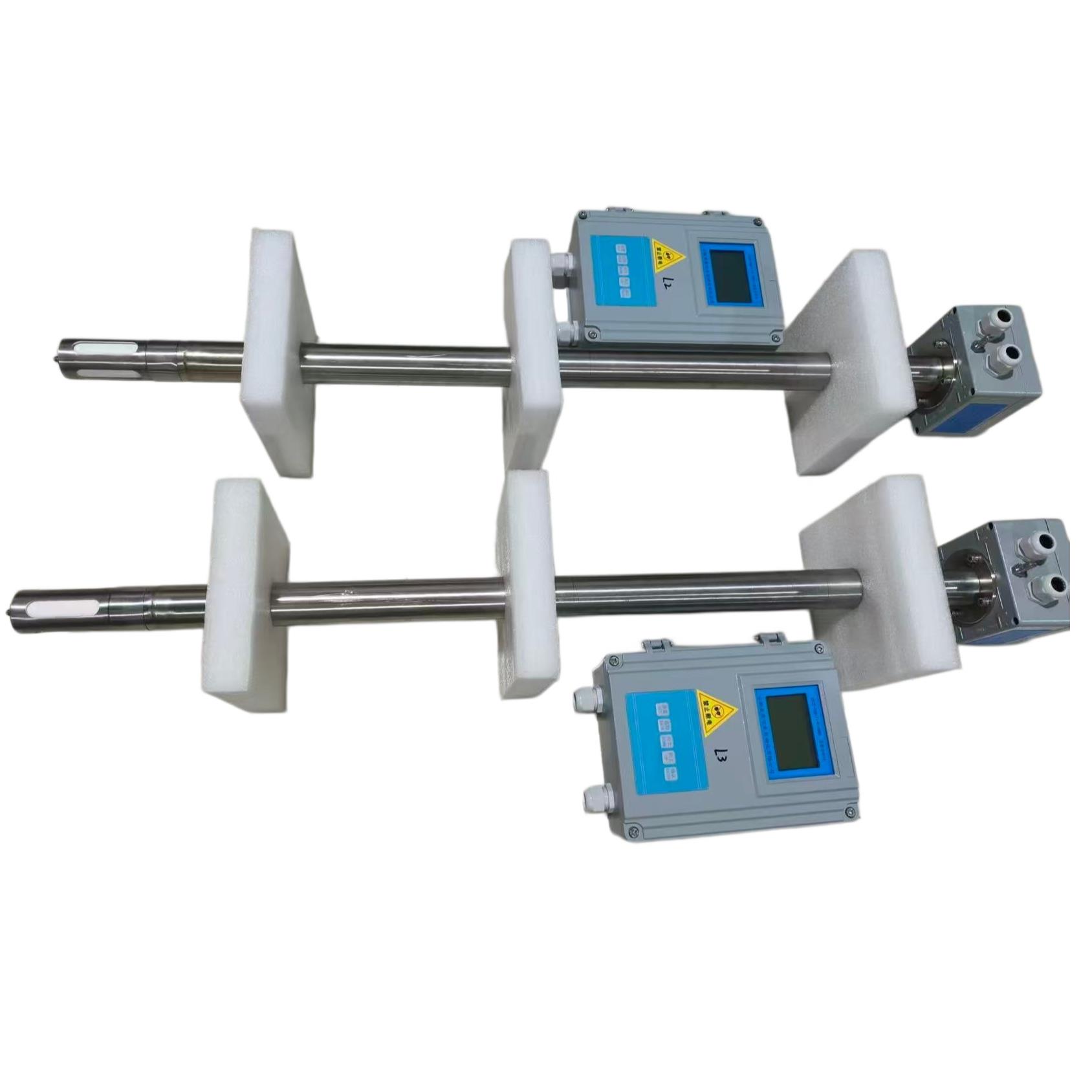

CE‑2C 型氧化锆氧量分析仪是一款用于工业现场连续在线监测烟气、废气中氧气含量的专用分析仪器，主要由氧化锆检测探头与信号转换显示单元两部分组成。仪器依靠氧化锆浓差电池原理，在高温环境下将氧浓度差转化为电信号，经处理后直接显示氧含量数值，并输出标准模拟量信号供控制系统使用。

本仪器广泛应用于锅炉、窑炉、加热炉、焚烧炉等燃烧设备，可实时监测烟气含氧量，指导燃烧调节，实现节能降耗、降低污染物排放的目的，具备响应快、稳定性好、寿命长、维护简单等特点。

二、主要技术指标

• 测量范围：0～25% O₂（可根据现场需求调整）

• 工作温度：探头适用烟气温度≤700℃

• 输出信号：标准 4～20mA 电流信号

• 测量精度：≤±2%FS

• 响应速度：≤5 秒（90% 响应）

• 供电电源：AC220V 50Hz

• 安装方式：探头直插式，仪表壁挂式

三、安装要求与注意事项

1. 安装位置选择

检测探头应安装在烟气流动均匀、具有代表性的位置，避开涡流区、死角、漏风点，优先选择烟道中部区域。安装点温度应稳定，避免剧烈震动和强电磁干扰。

2. 探头安装

采用法兰固定安装，探头插入深度应不小于烟道直径的三分之一，安装时保证参比气、校准气接口朝下，防止积水、积灰堵塞。法兰连接处加装密封垫片，确保无漏气。

3. 仪表安装

转换器仪表应安装在环境清洁、无腐蚀性气体、通风干燥的位置，与探头之间距离不宜过远，信号线与加热电源线分开敷设，避免信号干扰。

4. 接线要求

严格按照仪器接线标识接线，氧信号使用屏蔽电缆，加热电源线选用足够线径的铜芯电缆，屏蔽层单端可靠接地，保证测量稳定。

四、开机操作与使用

1. 检查接线、安装无误后，接通仪器电源。

2. 仪器自动进入加热升温状态，前期显示探头温度，待温度升至设定工作温度并稳定后，自动切换显示氧含量数值。

3. 开机或长期停机后重启，建议预热稳定 1 小时以上，再进行校准和投入使用。

4. 正常运行时，仪表实时显示当前氧含量、探头温度，可通过面板按键查看参数信息。

五、校准方法

为保证测量准确，仪器需定期校准，分为空气校准和标准气体校准。

1. 空气校准（日常校准）

打开校准气入口，通入洁净空气，进入仪表校准菜单，执行本底自动校准，待数值稳定在 20.6% 左右，确认保存即可完成。

2. 标准气体校准（精度校验）

通入已知浓度的标准氧气气体，进入标气校准菜单，输入标气浓度值，启动自动校准，待显示数值与标气一致后保存退出，完成校准。

3. 校准完成后，关闭标气阀门，拧紧校准气接口，恢复正常测量状态。

六、日常维护与保养

1. 定期检查探头表面积灰、结焦情况，及时吹扫清理，保证检测元件灵敏。

2. 检查法兰密封、电缆接线是否松动、老化，发现问题及时处理。

3. 每 3～6 个月进行一次空气校准，每年使用标准气体校准一次。

4. 保持仪表环境干燥清洁，避免腐蚀性气体、粉尘进入机内。

5. 出现异常时先检查电源、接线、温度是否正常，再判断探头或仪表故障。

七、常见故障判断

1. 无显示、不加热：检查电源、保险管、加热丝及接线是否正常。

2. 氧含量数值波动大：多为探头积灰、管路漏气、参比气通道堵塞或温度不稳。

3. 温度显示异常：热电偶损坏、加热回路故障或温控模块异常。

4. 校准无法通过：标气过期、流量不当、探头未达到恒温状态。

八、安全注意事项

1. 安装、检修、接线必须在断电状态下进行。

2. 探头工作时温度高，严禁徒手触摸，防止烫伤。

3. 避免在易燃易爆、强腐蚀环境下违规使用。

4. 仪器出现严重故障时，应停机检修，不可强行带病运行。
