化工厂防爆型氧化锆氧量分析仪通俗选型

 氧化锆氧量分析仪是化工厂炉窑、尾气焚烧、反应釜惰性保护、环保排放监测仪器，主要用来在线监测烟气中的氧气含量，以便优化生产工艺，保障生产安全、提高燃烧效率及达标环保排放。

目前化工厂属于易燃易爆、多腐蚀、多粉尘的复杂工况环境，对于氧化锆氧探头要求严格，需要防爆、耐腐蚀、防水及耐磨、防尘等。下边简单的介绍产品的选型：

一、选型第一步：

明确现场的工业环境及工况，所有参数都围绕现场实际工况匹配，选择正确的产品及参数：

1. 防爆等级：

化工厂大部分生产车间、炉窑区域都属于易燃易爆危险区域，必须使用隔爆型防爆仪表。

普通燃气、柴油、丙烷工况：满足ExdbⅡBT4，仅适合低风险车间，不推荐化工主力设备使用。

含氢气、乙炔、VOC挥发性气体、各类烃类混合气（绝大多数精细化工、炼化、煤化工）：必须选 ExdbⅡCT6（化工通用最高安全等级，全覆盖易燃易爆工况）。

防护等级统一要求：主机防护等级不低于IP65，露天安装、设备经常水洗的车间，优先升级IP67，杜绝粉尘、雨水渗入损坏仪表。

2. 介质温度

氧化锆探头是直接插进炉体、管道测量的部件，根据温度不同，选用的探头结构不一样：

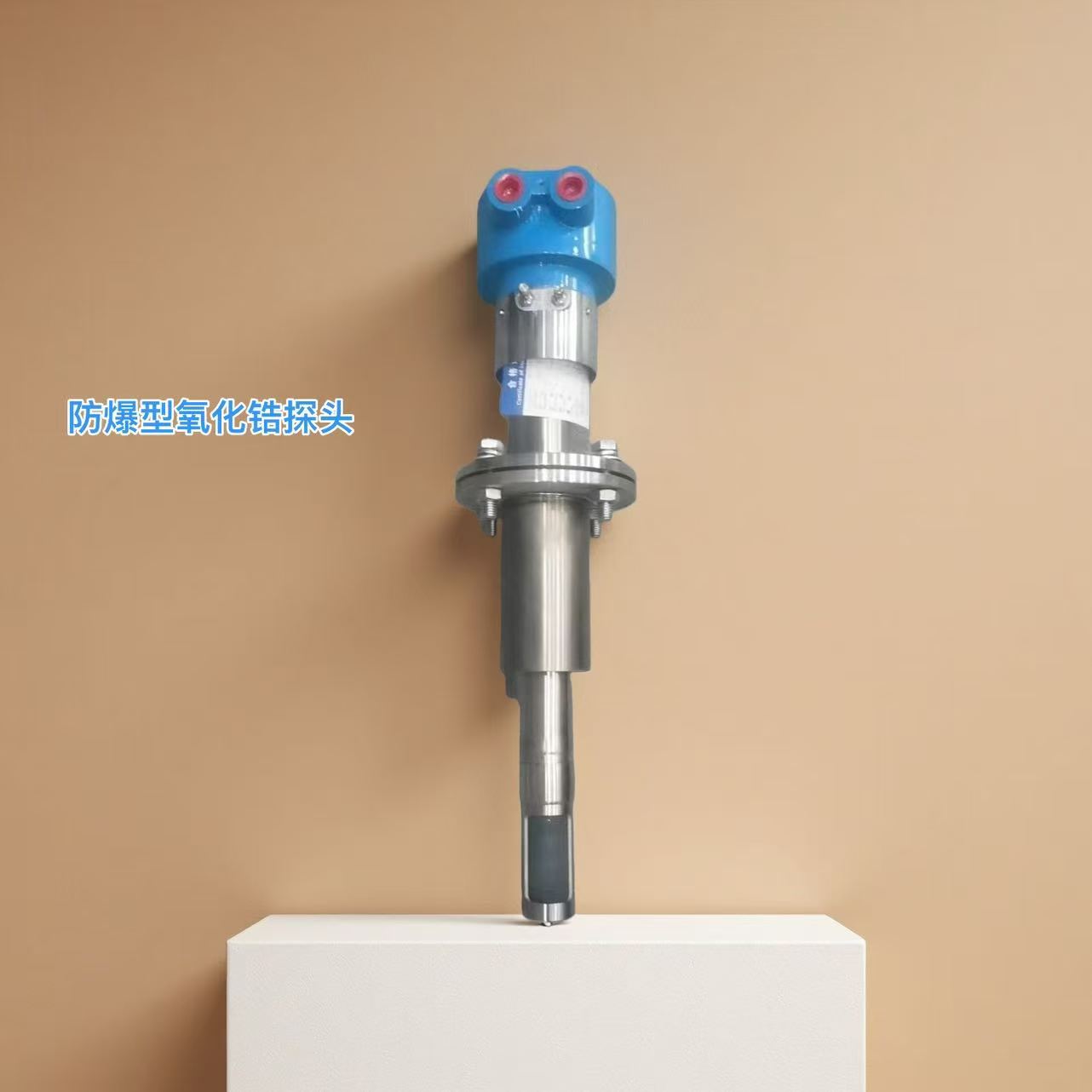

（1）700℃以内：普通直插防爆探头，适配导热油炉、普通加热炉、尾气焚烧炉等常规设备。

（2）700℃–1000℃：加长隔热探头，适配裂解炉、重整炉、工业焚烧炉。

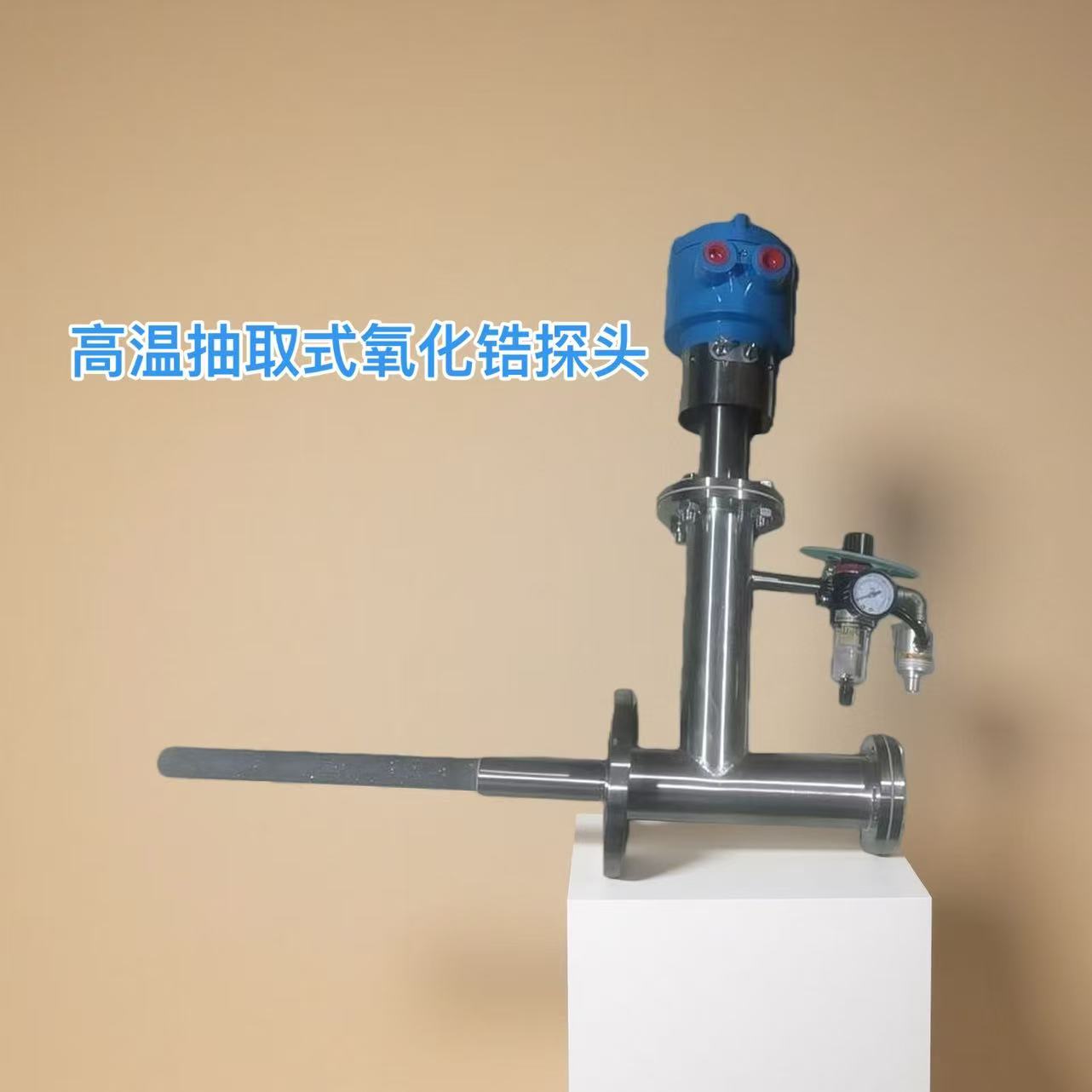

（3）1000℃–1600℃：高温碳化硅抽气式探头，适配煤化工高温炉、炭黑炉、高温反应设备

3. 烟气腐蚀与杂质（决定探头使用寿命）

（1）化工烟气大多含有硫、氯、酸碱蒸汽，材质选错会导致探头短期生锈、穿孔、报废：

（2）无腐蚀普通烟气：304不锈钢保护管（经济型）

含二氧化硫、氯化氢、轻微酸碱烟气：316L不锈钢（化工厂通用标配）

（3）高硫、高氯、强碱、黑液、强腐蚀工况：904L不锈钢或哈氏合金材质

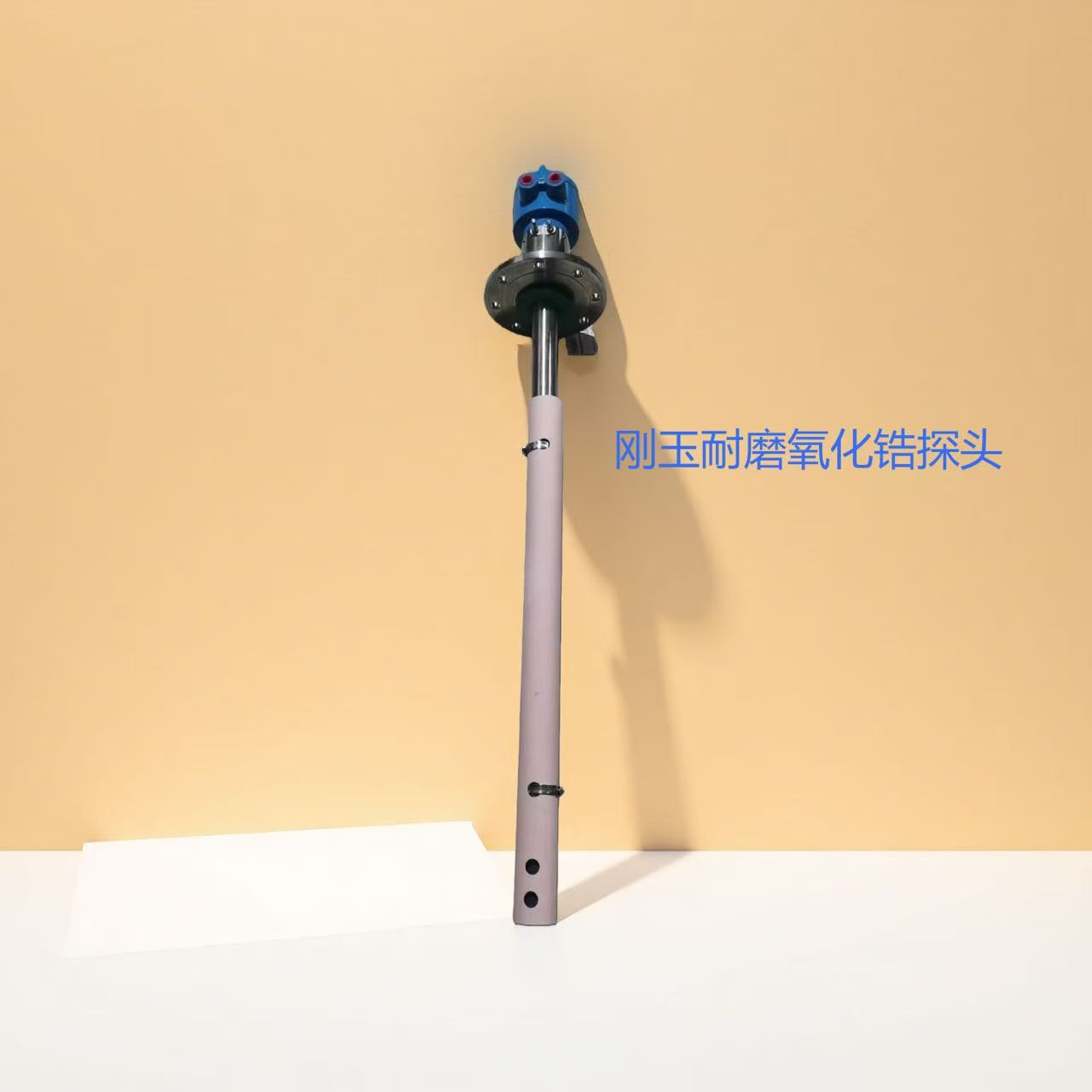

（4）高温冲刷、粉尘磨损严重工况：搭配刚玉耐磨护管

4. 粉尘颗粒物情况

（1）轻微粉尘：仪表自带普通陶瓷过滤头即可满足使用

（2）高粉尘、多焦油、飞灰量大的炉窑（焦化、煤化工、焚烧炉）：必须加装自动反吹装置，定期吹扫探头过滤孔，防止堵塞、数据失灵。

5. 测量量程（按需匹配生产工艺）

（1）通用燃烧炉、尾气排放：0–25%氧量（90%化工场景通用）

（2）反应釜氮气保护、加氢装置、低氧防氧化工艺：0–5%、0–10%窄量程高精度款。

二、安装参数选型

1. 探头插入长度

通用计算公式：炉墙厚度 + 300mm，保证探头伸入管道/炉体有效测量区

常规现货长度：400mm、600mm、800mm、1000mm、1200mm、1500mm，特殊工况可定制2000mm超长探头。

最佳：探头伸入炉体管道三分之二位置测量数据最佳，过长晃动、过短测不准。

2. 安装接口

（1）主流标准：DN50法兰安装，适配绝大多数炉窑设备。

（2）强腐蚀工况：可选用衬四氟法兰。

3. 设备结构形式

（1）分体式（化工厂）：防爆探头+壁挂式转换器，检修、标定不用停炉，维护方便、故障率低。

（2）一体式：适合空间狭小的小型管道、简易反应釜，结构紧凑。

三、核心部件功能选型

1. 二次显示转换器（主机）

是数据显示、信号传输、故障报警的核心，化工现场功能：

（1）. 中文液晶显示：就地直接看实时氧量、探头温度、故障代码，不用外接设备。

（2）标准信号输出：标配隔离4–20mA信号，对接化工厂DCS、PLC控制系统。

（3）通讯可选：支持HART、Modbus协议，方便远程调试、数据上传。

（4）智能诊断：自带传感器老化检测、断线报警、超温保护、氧量高低报警，提前预判设备故障。

（5）供电方式：常规AC220V

2. 一次测量探头

（1）恒温控温：内置PID精准控温，恒定700℃工作温度，控温误差小，测量稳定。

（2）响应速度快：直插式探头无需预处理，5秒内完成数据响应，适配连续生产工况。

（3）标定便捷：自带标准气标定接口，现场就地标定，无需拆卸设备。

3. 配套辅材

（1）自动反吹组件：高粉尘、焦油工况，防止探头堵塞。

（2）防爆防雷接头：户外装置区必须加装，避免雷击损坏仪表。

（3）专用屏蔽电缆：防爆屏蔽线缆，抗车间电磁干扰，信号不漂移。

4. 密封穿线管：满足防爆密封要求，符合化工厂安全验收标准。

四、各大化工场景专属选型方案

1. 炼油、加氢装置（含氢气、硫化氢）

采用Ex dbⅡC T6最高防爆等级，316L或哈氏合金防腐探头；加热炉用0–25%量程，再生器低氧控制用0–5%窄量程；标配HART通讯、自动反吹，高危装置可选SIL安全认证。

2. 煤化工、焦化装置（高粉尘、高硫、焦油多）

选用加长隔热耐磨探头，搭配刚玉护管；标配连续自动吹扫功能，防止焦油粘连、粉尘堵塞；全程ⅡC级防爆，适配恶劣炉窑工况。

3. 精细化工、密闭反应釜

用于氮气惰性保护、防氧化防爆监测，优先选用0–1%、0–5%高精度微量氧量程；短款防腐探头，工况安全稳定、精度高。

4. 废液焚烧、黑液回收炉（强腐蚀工况）

采用904L、哈氏合金抗腐蚀探头，搭配耐高温、抗冲刷结构，适配高温酸碱蒸汽腐蚀环境，延长设备使用寿命。

五、验收资质与性能标准

化工厂设备验收严格，选型务必核对以下标准：

1. 测量精度：常规工况±2%FS，精密控制工艺选±1%FS高精度款。

2. 运行稳定性：月数据漂移≤0.5%FS，连续稳定运行4–6年。

3. 资质：防爆合格证、SIL3安全认证。

六、防爆氧化锆分析仪型号（安徽美康选型型号参考）

以化工常用MK防爆系列为例：MKFB-400-A/H   EXdBIICT6   HART

• MKFB：防爆氧化氧量分析仪系列

• ExⅡC：化工隔爆等级

• 1000：探头插入深度1000mm

• 316L：探头保护管防腐材质

• HART：远程通讯协议

• 精度：（1%）

• 反吹：自带自动吹扫除尘功能
